原理及結構
15AM-D系列熱保護器是一種電流、溫度敏感性保護裝置，與馬達線圈串聯，保護器依據線圈溫度及馬達電流大小而變化，當溫度、電流增高時所產生的熱量傳遞到雙金屬元件上，達到預定動作溫度設定值時，雙金屬元件便迅速動作，使觸點斷開，切斷電路。當馬達線圈的溫度下降到該產品的額定復位溫度值時，雙金屬元件又恢復到初始狀態動觸點閉合，電路重新導通。
特點及應用
15AM-D系列熱保護器具有電流跳脫靈敏、控制溫度精確等優勢。應用于各類串激電機、變壓器、電動工具、電熱器具，吸塵器、粉碎機、園林工具、洗衣機電機，PTC加熱器等。
保護器使用時依據客戶使用需要配有相應的絕緣套管。
認證
CQC VDE UL TUV

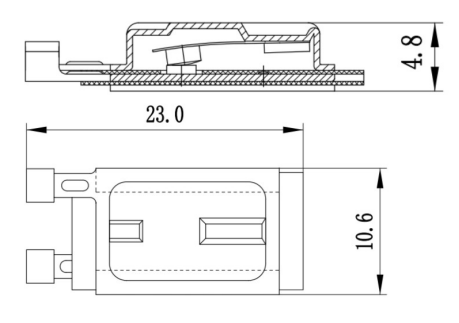

尺寸
溫度規格
動作溫度:
60~170℃;每5℃一檔;允差+5℃

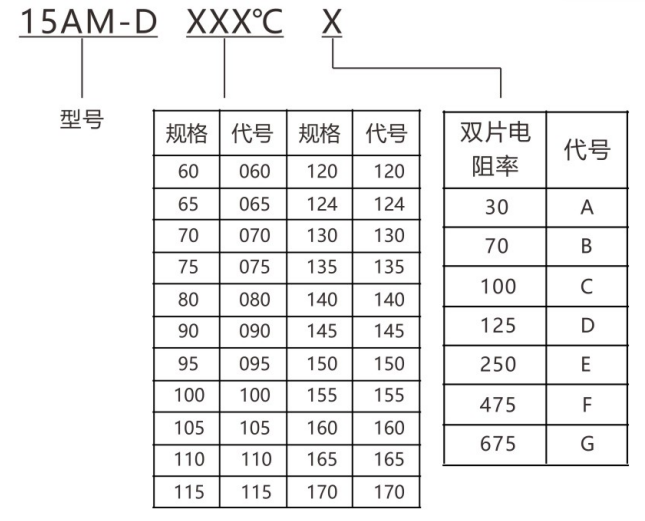

型號規格說明
觸點容量
24VDC20A 125VAC20A
250VAC13A 400VAC2A

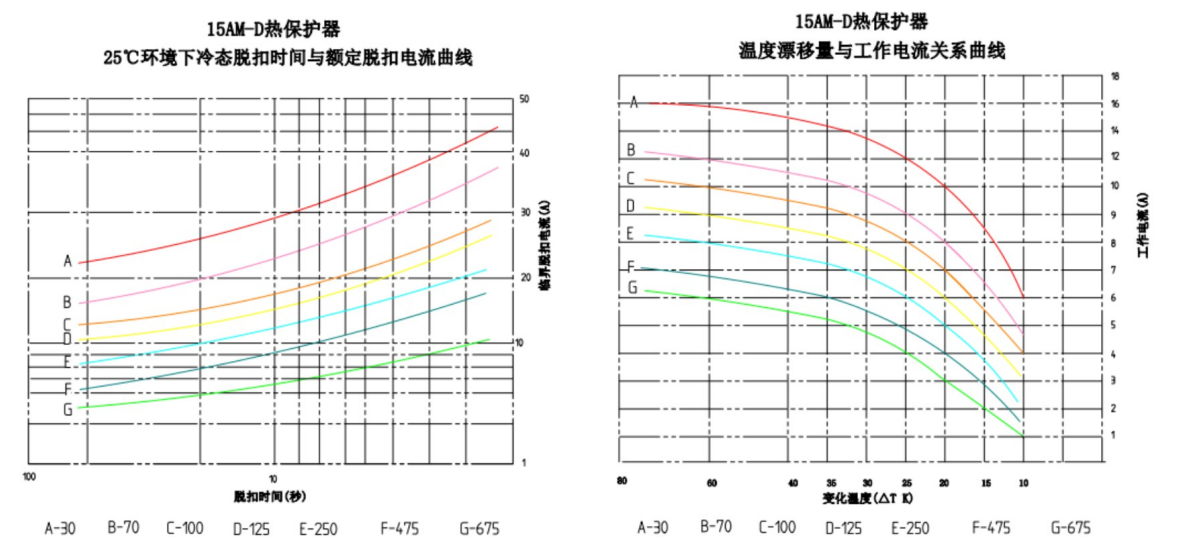

電流特性圖
